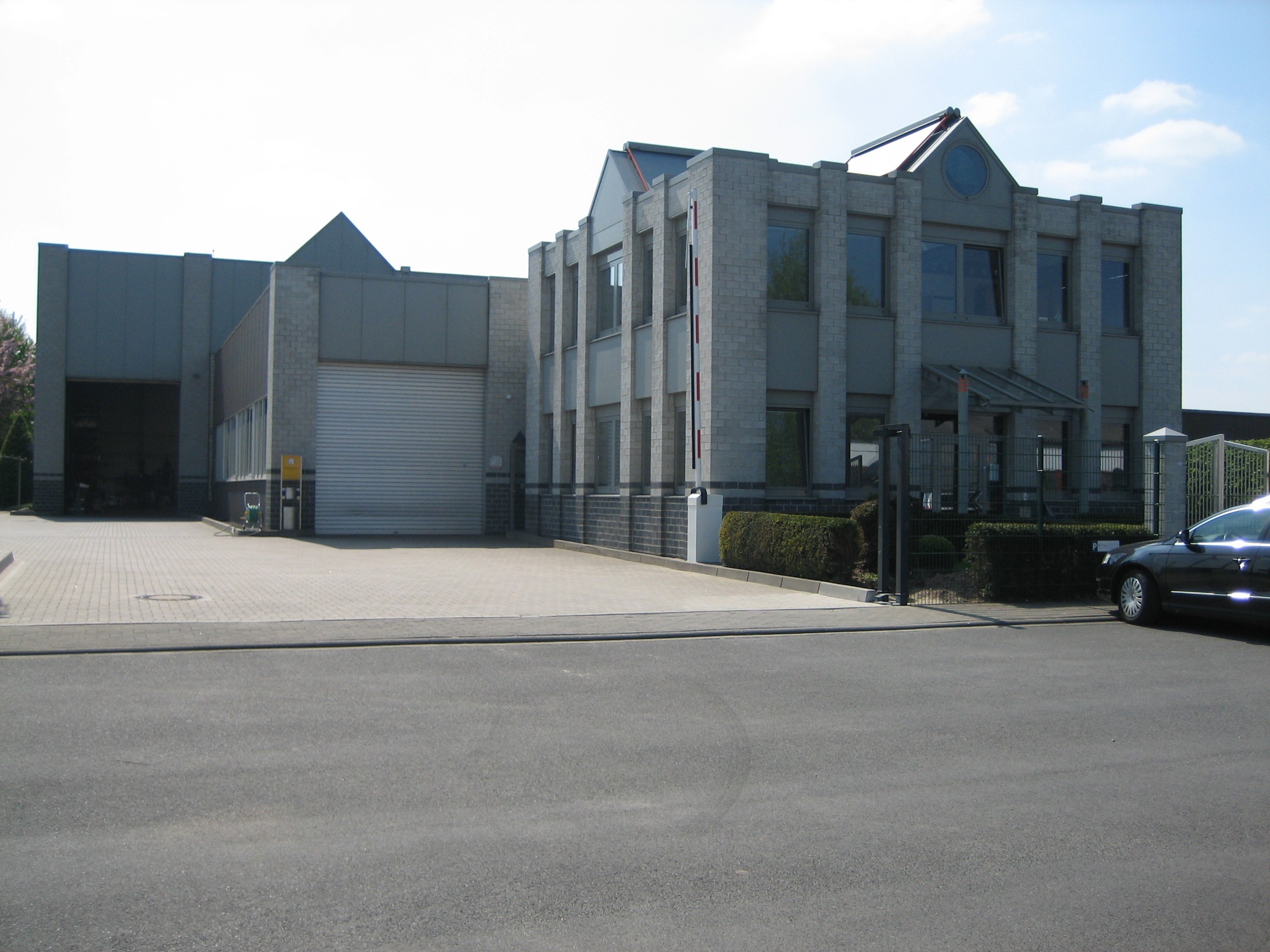

Horstmann Maschinenbau
Umbau- und Erweiterungsmaßnahmen eines mittelständischen Betriebes der Fachrichtung Sondermaschinenbau
Objekt: Horstmann Maschinenbau GmbH, Düstermühlenweg 13, 48619 Heek
Umbauzeitraum: Dezember 2008 – April 2009
Projektleiter: Frank Schulten

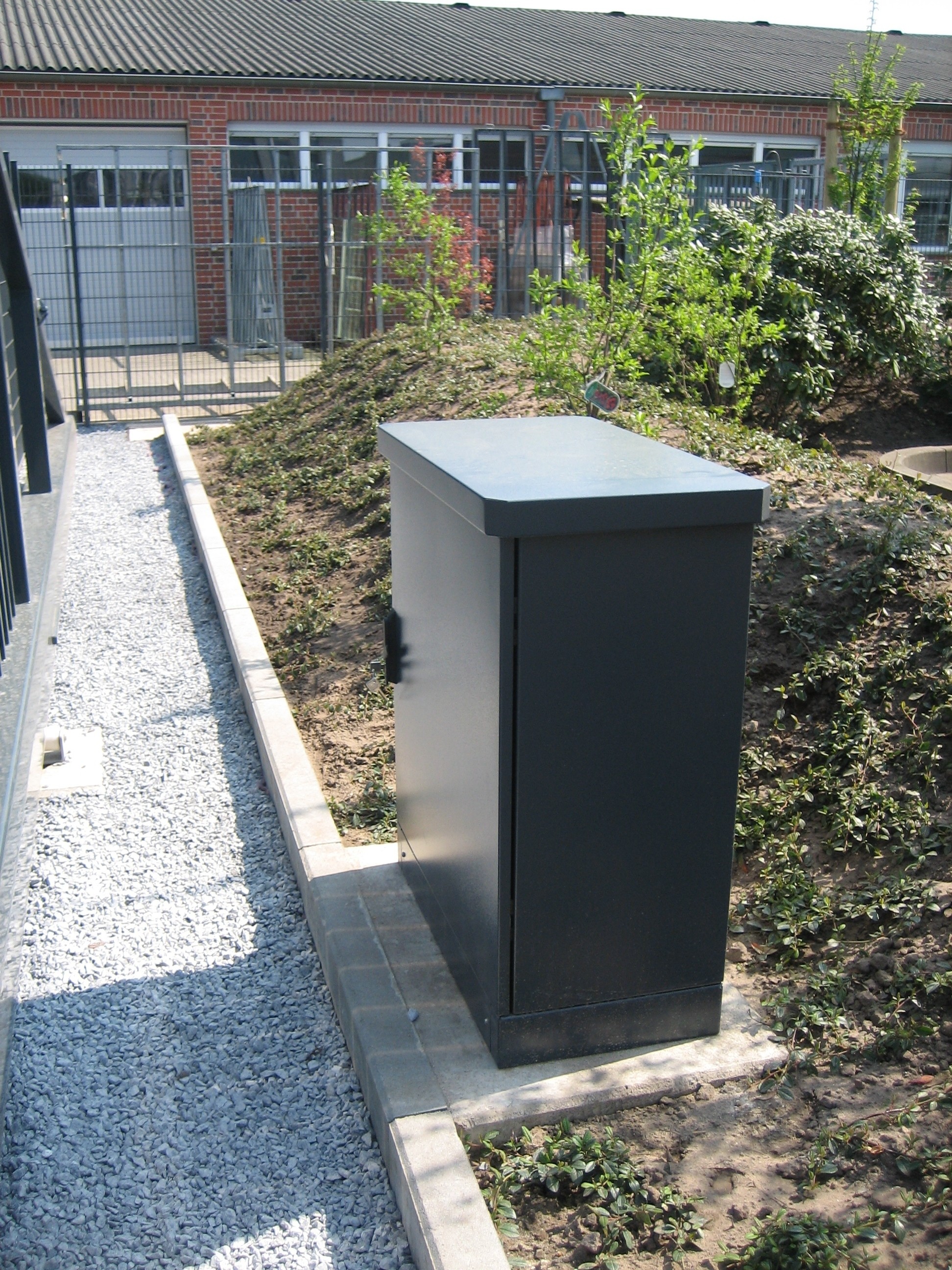

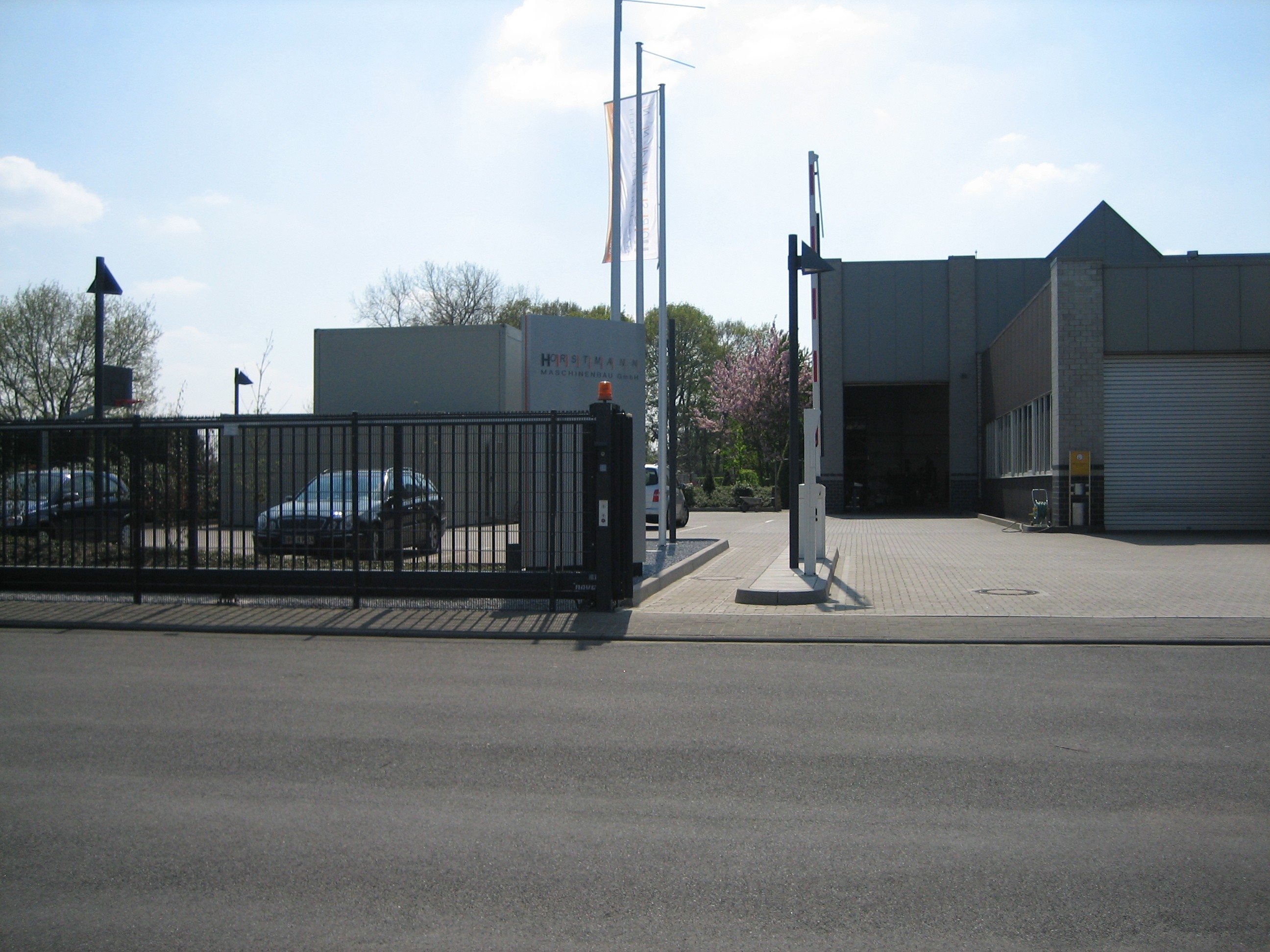

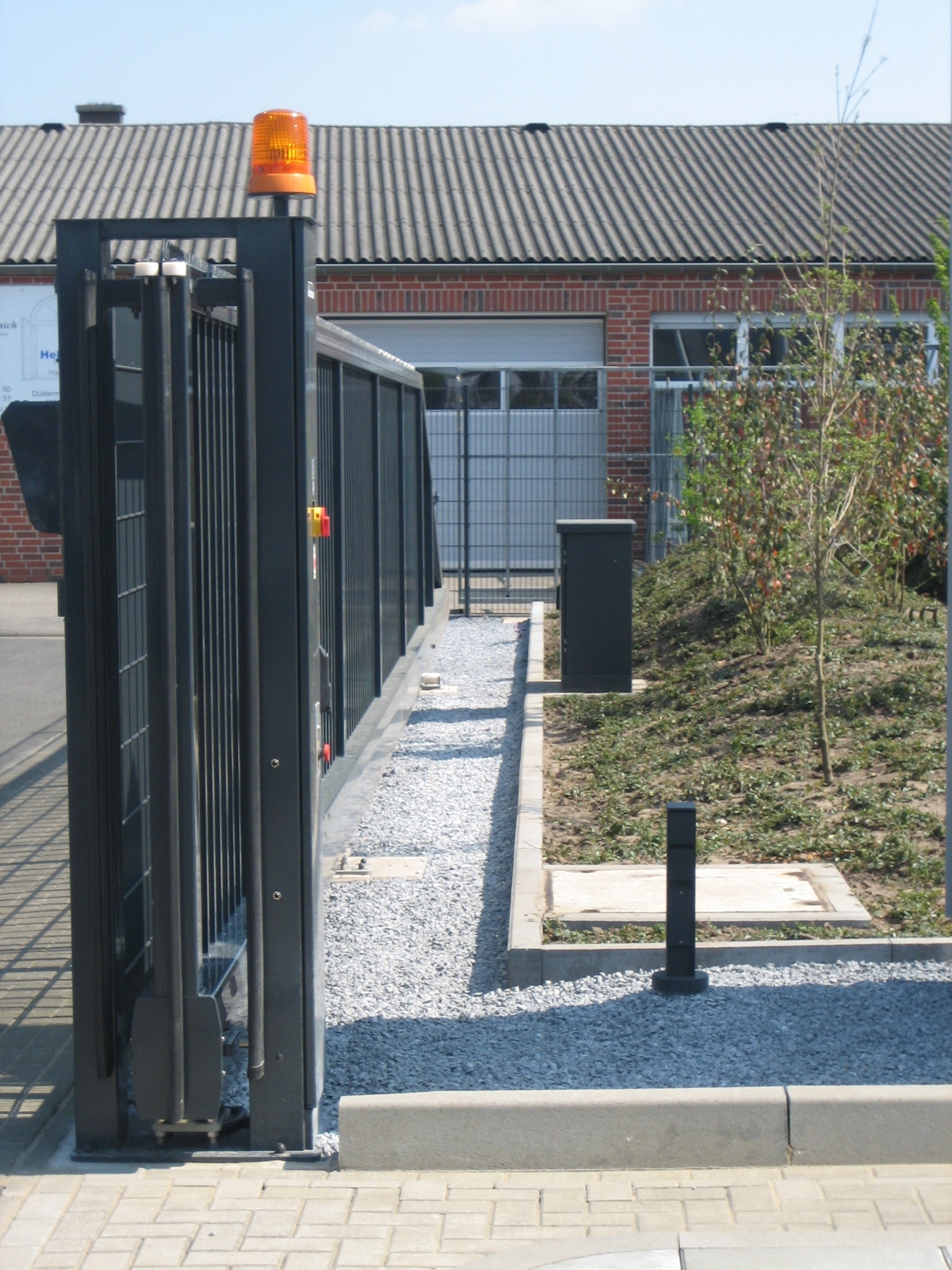

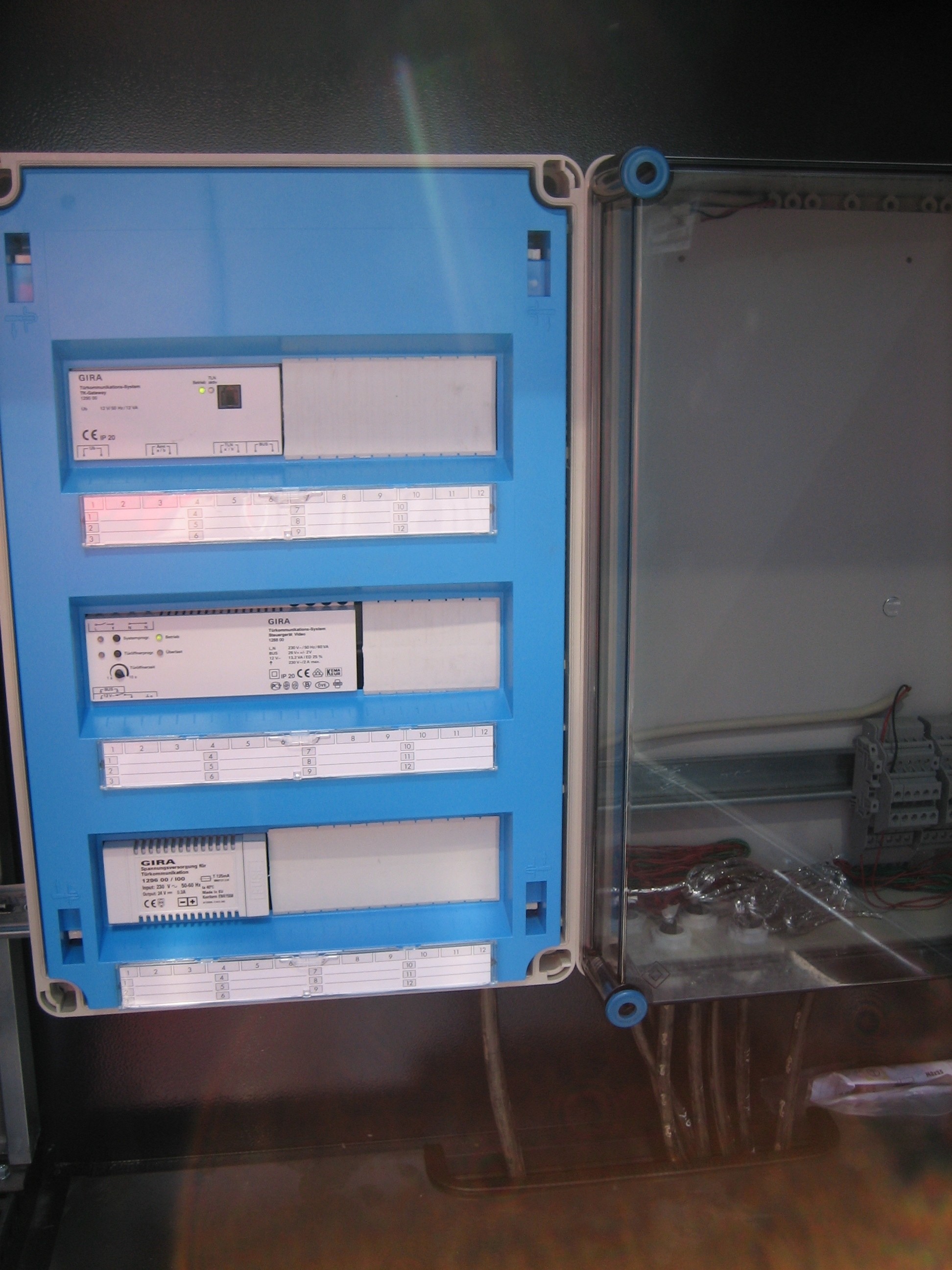

Die Umbaumaßnahmen beschränkten sich auf die gesamte Parkplatzneugestaltung sowie Außen- und Werbebeleuchtung. Des weiteren wurden ein neues freitragendes Tor und eine Schrankenanlage erstellt. Die Spezialaußenverteiler zur Unterbringung der Gira-Systemkomponenten und des Türkommunikations-Systems mit einer Sonderlackierung – nach Kundenwunsch – wurden entsprechend geliefert.
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
Gira-Türkommunikations-System
- Türstation Video
- TK-Gateway (Telefonanbindung)
- TV-Gateway (TV-Anbindung)

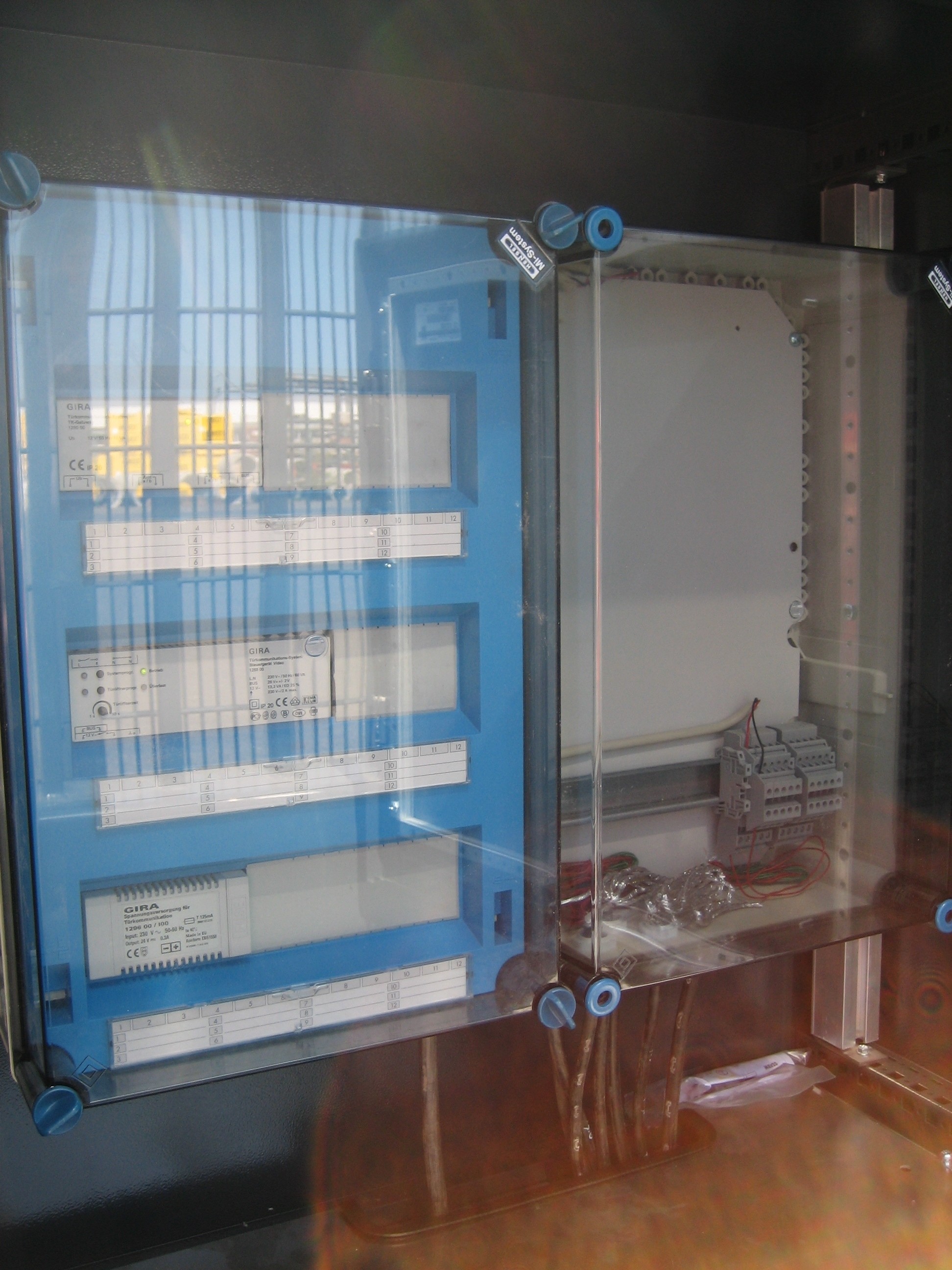

Das TV-Gateway ist in Verbindung mit einem Videoserver angeschlossen, sodass die Videokommunikation über das Netzwerk sichtbar und abgefragt wird. In dem Außenverteiler befindet sich zudem noch eine kleine Begleitheizung. Diese sorgt bei Frosttagen für eine Betriebstemperatur der Betriebsmittel von 10° C, um einen störungsfreien Ablauf zu gewährleisten.
Gira Gegensprechterminals

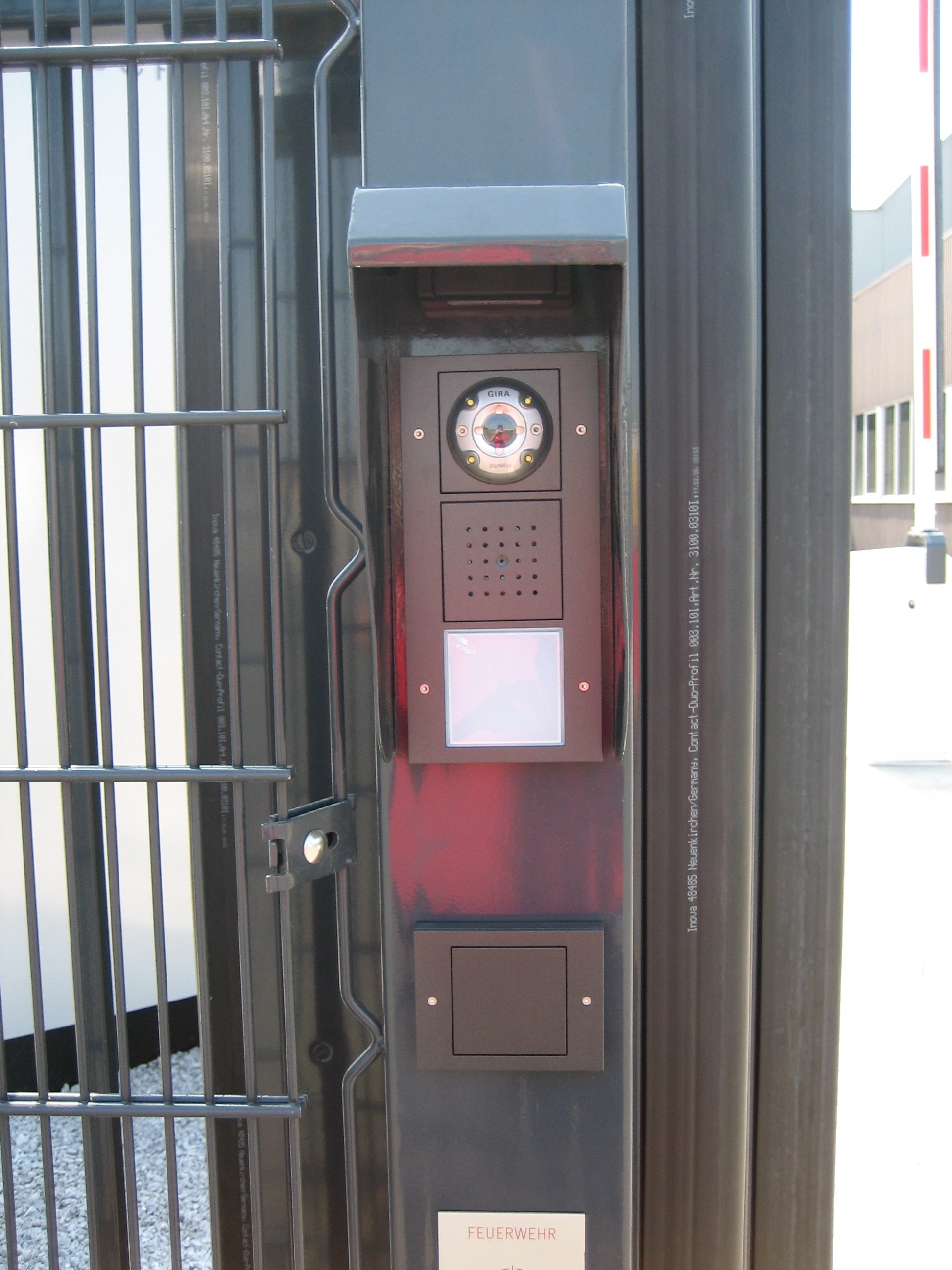

Bild rechts: Türsprechanlage mit Videokamera
Die Türsprechanlage ist direkt mit der betrieblichen Telefonanlage verbunden und wird von dort aus weitergeleitet.

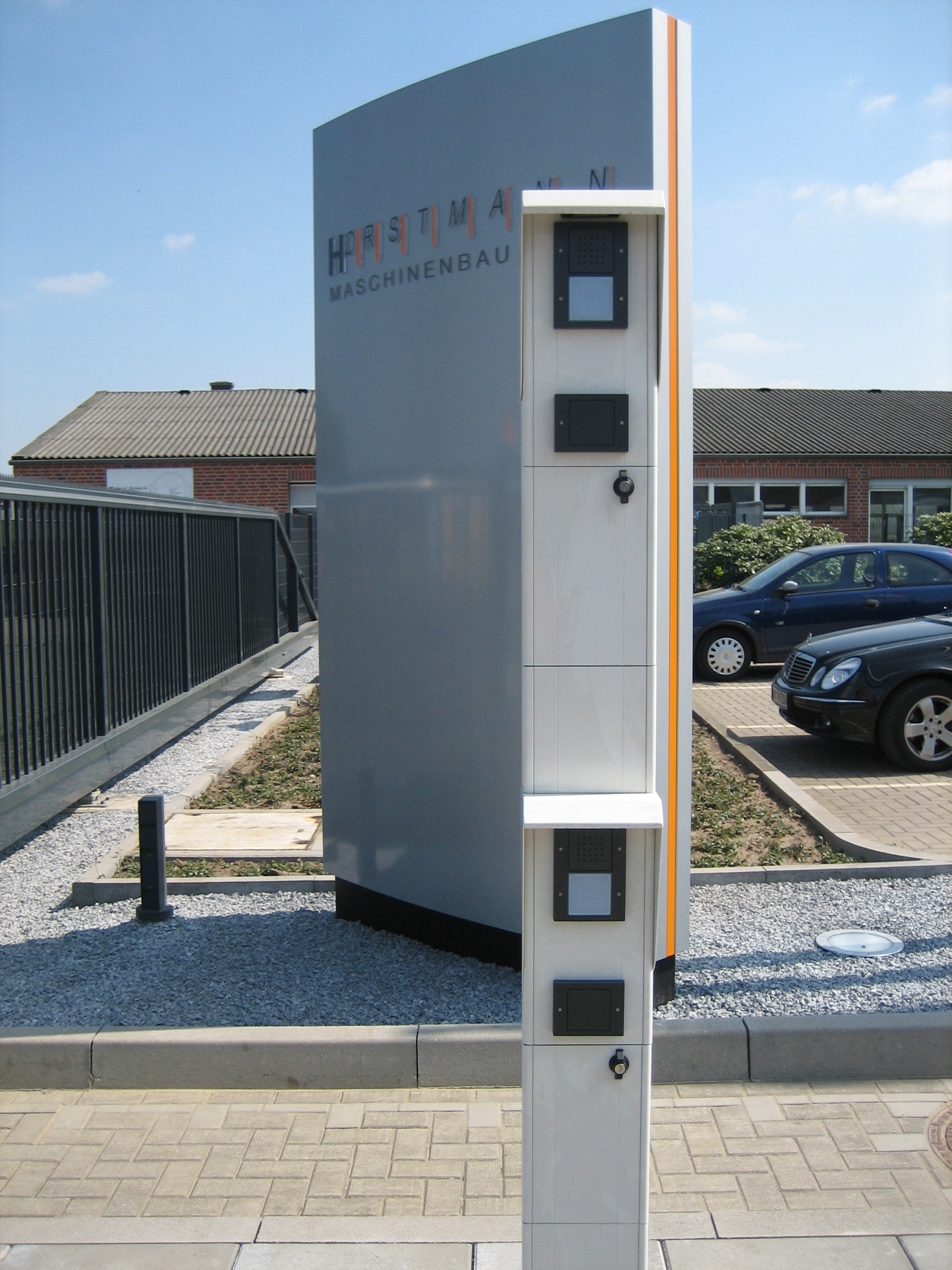

Bild links: Türsprechanlage Audio für zwei Höhen, LKW und PKW

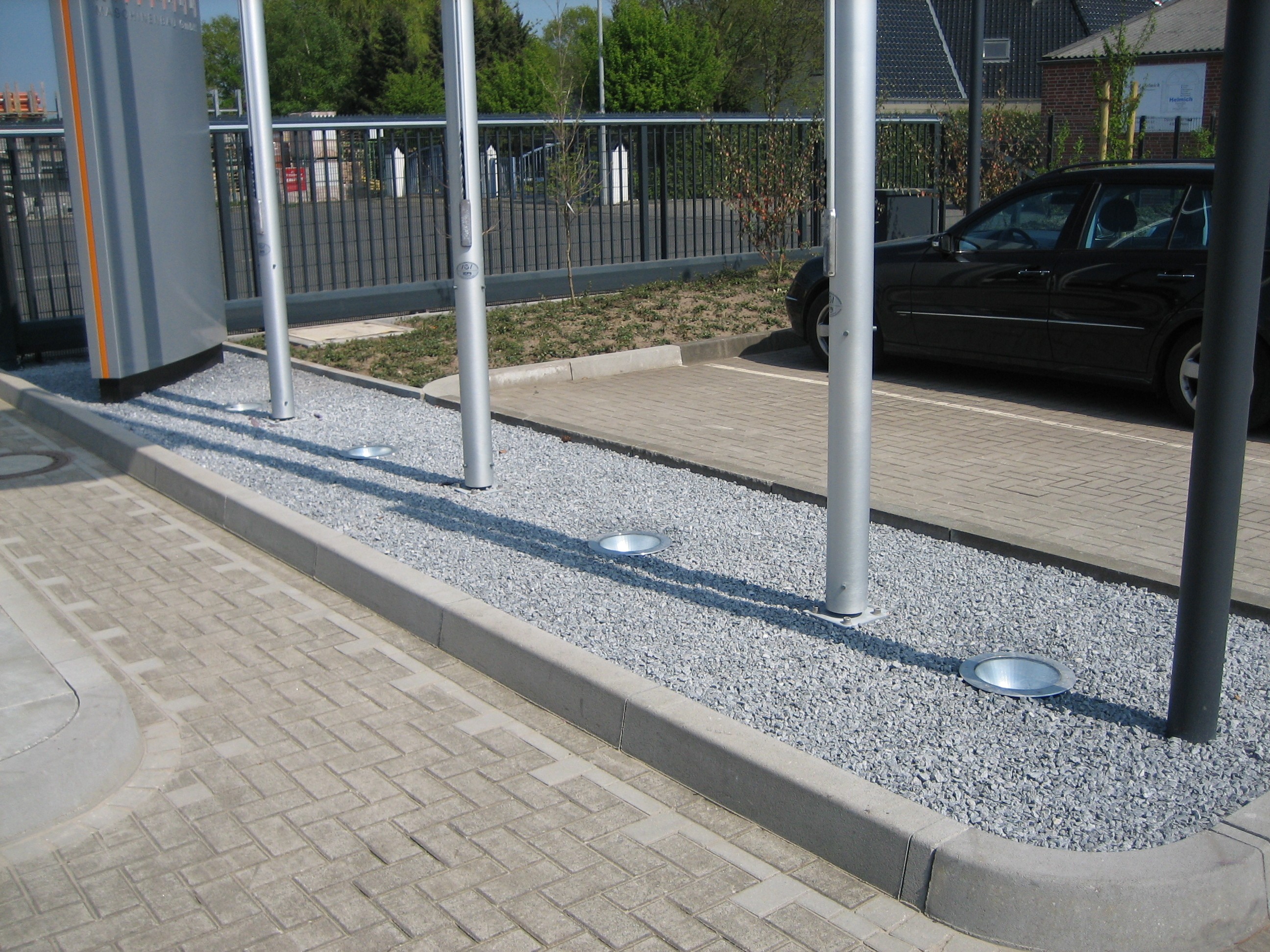

Beleuchtung
Bodenstrahler sorgen für eine ausreichende Beleuchtung der Fahnenmasten.

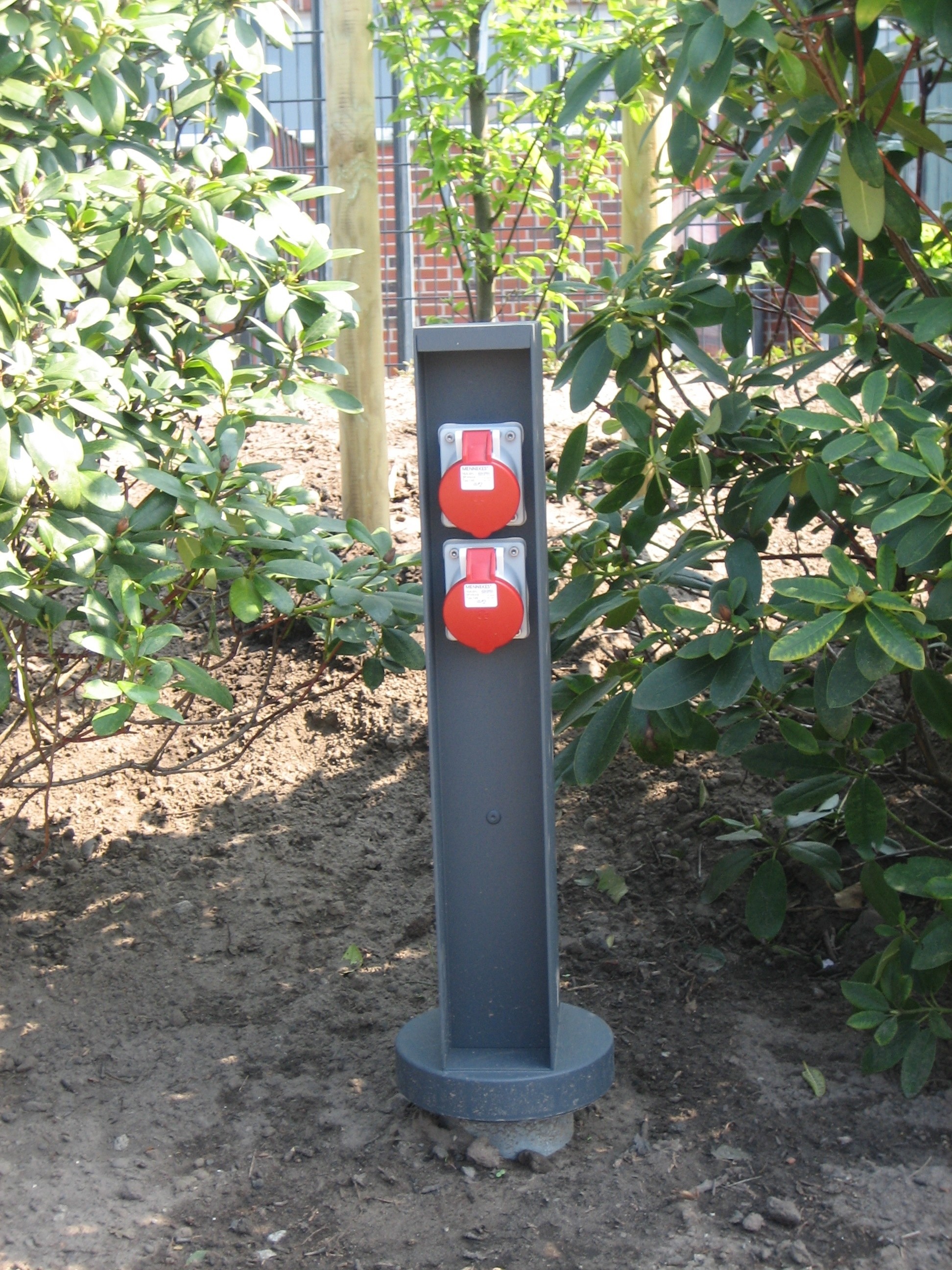

Energiesäulen
Eine von sechs Außenenergiesäulen, die von der Gebäudeleittechnik ein- und ausgeschaltet werden können. Leitungsverlegung mit Kabelbühnen in den Versorgungsgängen für die gesamte Außenanlage.

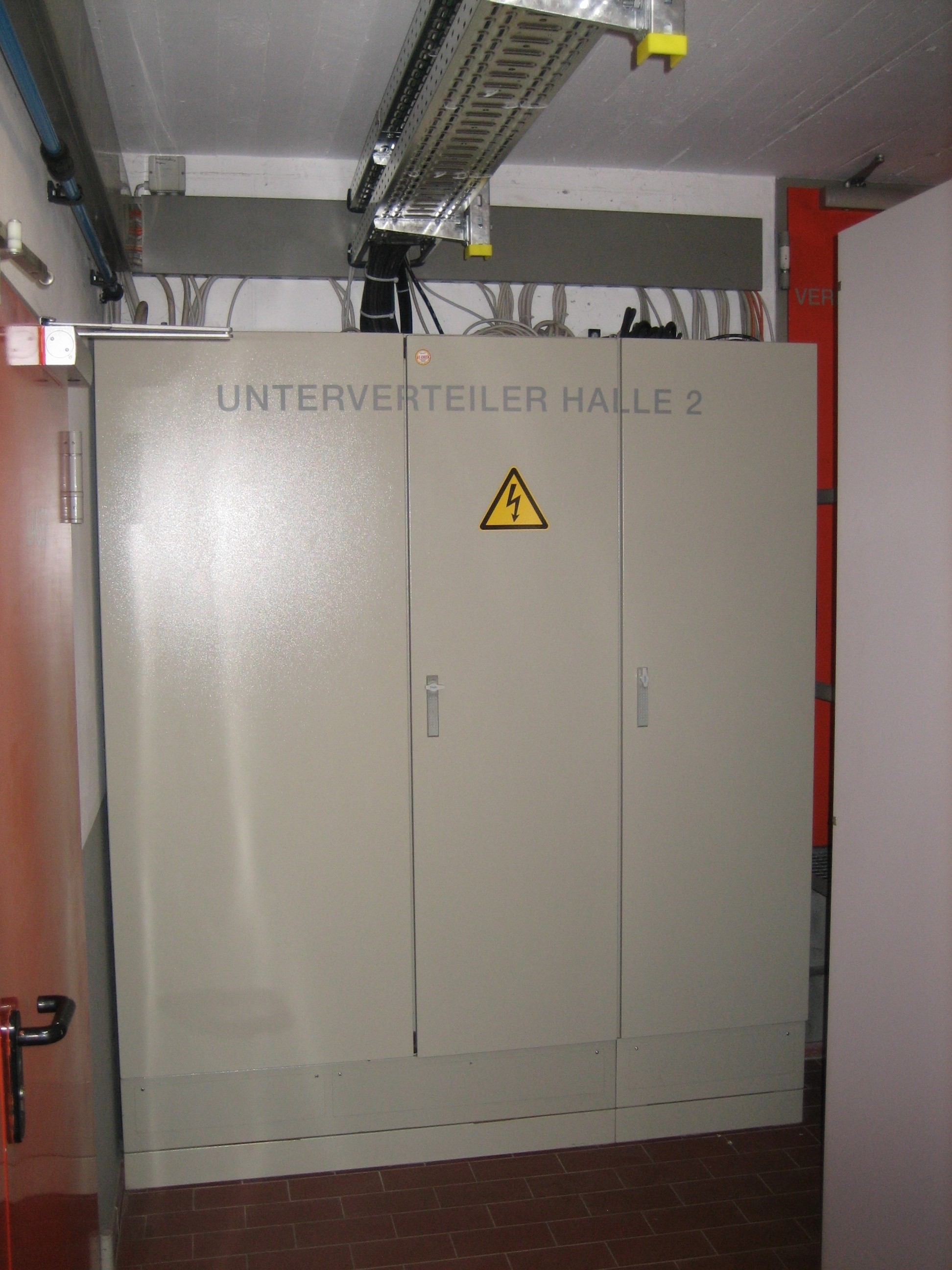

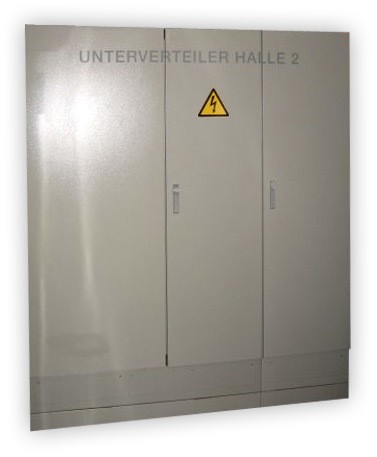

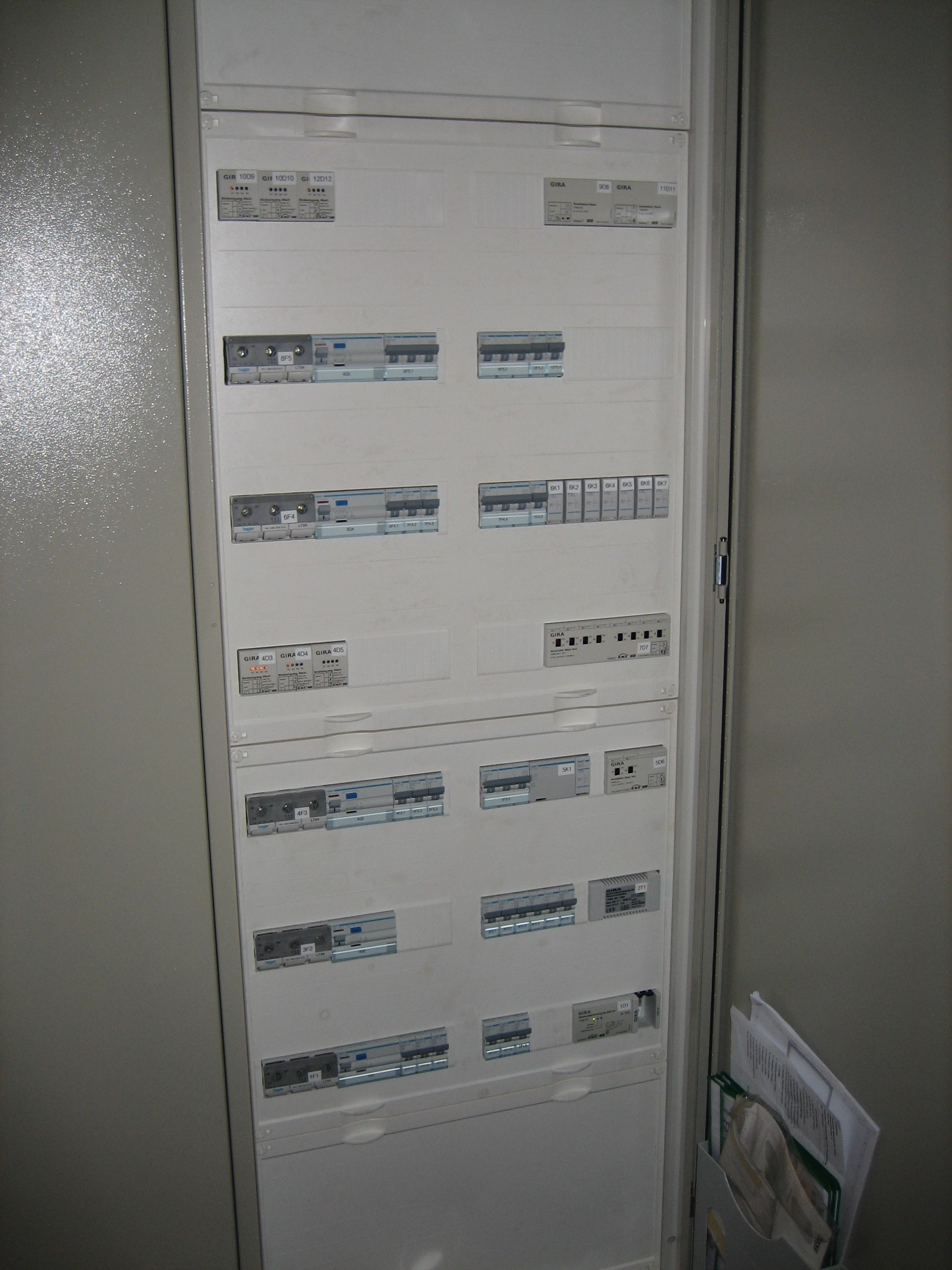

Standverteilung
Standverteiler für die Betriebshalle 2. In der rechten Schrankhälfte ist die Steuerung für die gesamte Außenanlage untergebracht. Die Steuerung besteht aus einem KNX-System, das jederzeit erweitert werden kann.

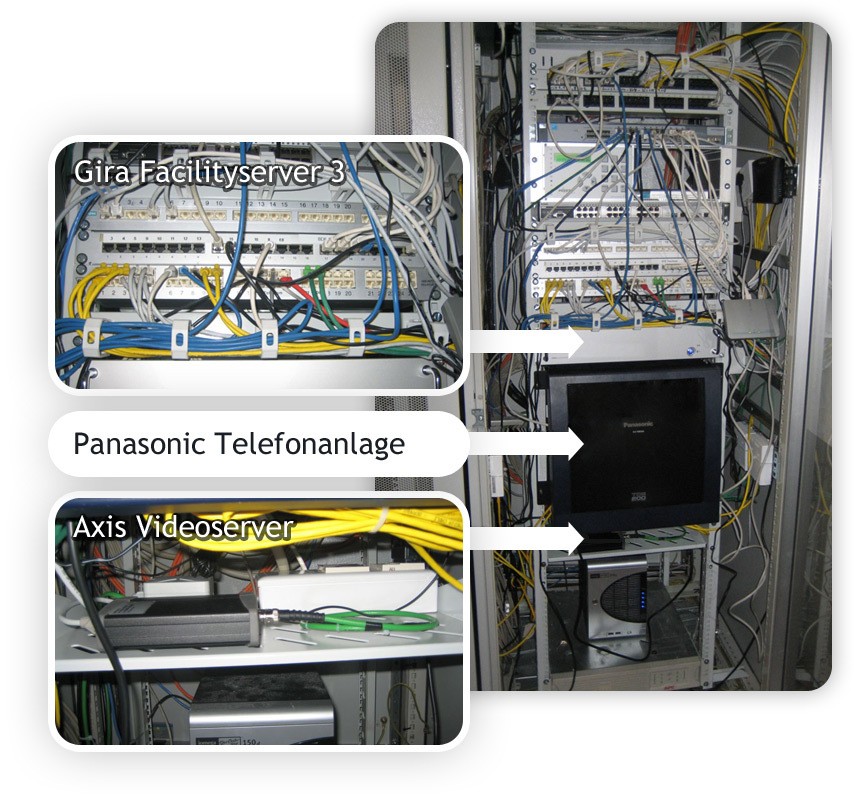

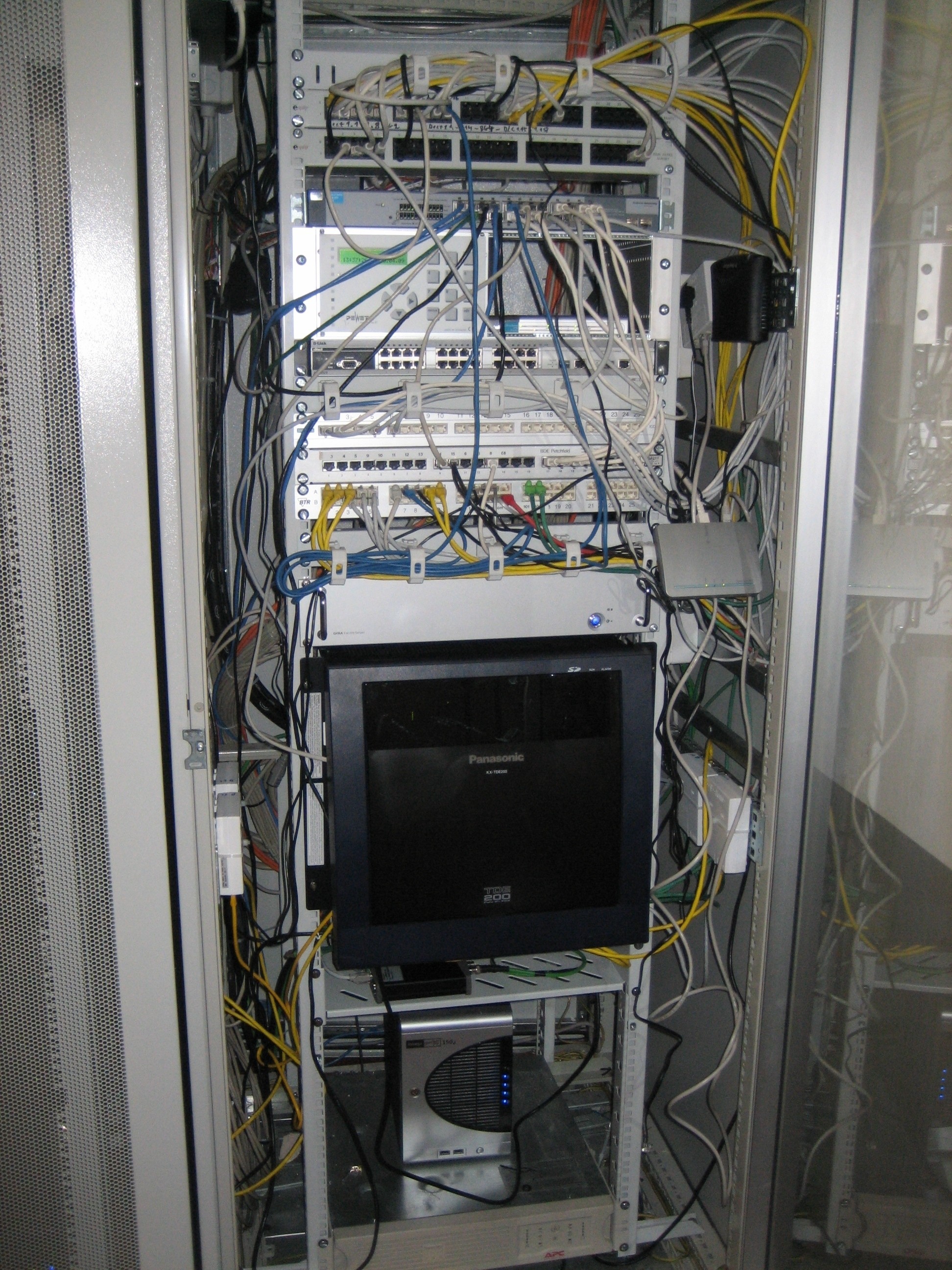

EDV-Anlage
Hier befindet sich der EDV-Standverteiler. In diesem Schrank befinden sich der Gira Facilityserver 3 und der Videoserver für die Kamera Bildübertragung.
